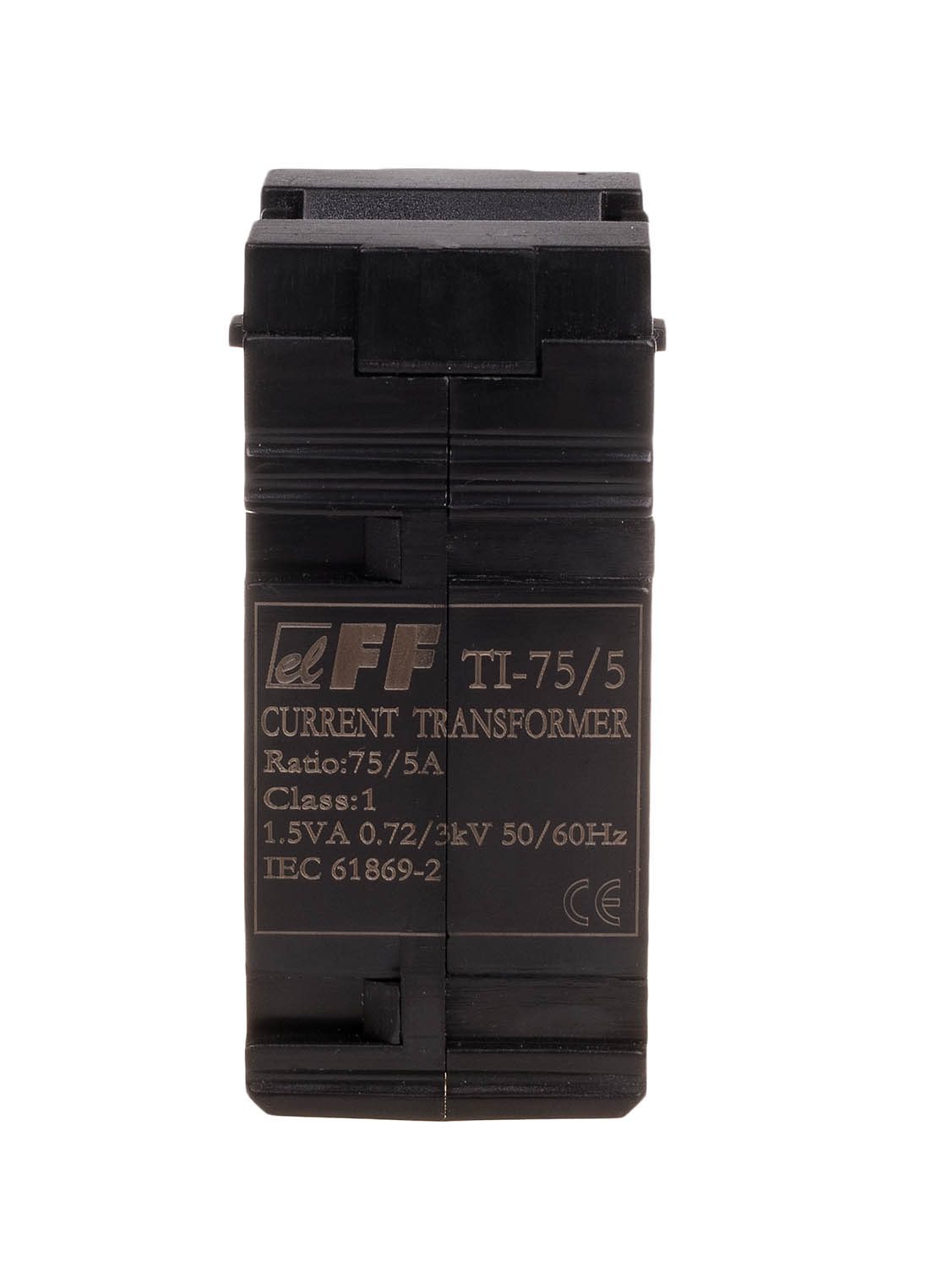

TI-75-5 PRZEKŁADNIK PRĄDOWY 75/5A 1.5VA KL.1 FI22

Przekładnik prądowy o zakresie 75/5A, przeznaczony do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości. Idealny do zastosowań w urządzeniach kontrolnych i pomiarowych.

Zastosowanie

Przekładnik prądowy TI-75-5 jest wykorzystywany w jednofazowych układach pomiarowych, gdzie konieczne jest dostosowanie wyższych wartości prądu do zakresów akceptowanych przez urządzenia monitorujące. Ze względu na swoją konstrukcję, zapewnia dokładne pomiary i niezawodność w pracy.

Dane techniczne

• Typ: jednofazowy
• Budowa: zamknięty rdzeń
• Przekładnia lp/ls: 75/5
• Klasa: 1
• Moc: 2,5 VA
• Częstotliwość: 50÷60 Hz
• Maksymalne napięcie pracy: 0,66 kV AC
• Nr normy: IEC 60044-1
• Prąd wtórny nominalny: 5 A
• Napięcie przebicia izolacji: 3 kV/1 min.
• Wymiary otworu P1/P2: Ø22 mm
• Waga: 0,135 kg
• Współczynnik bezpieczeństwa FS: < 5
• Wymiary WxH: 87,5 mm x 104 mm
• Przyłącze: S1/S2 zaciski śrubowe 4 mm²
• Moment dokręcający: 0,5 Nm
• Temperatura pracy: -5÷40°C
• Pozycja montażu: pionowa/pozioma
• Montaż: tablica/szynoprzewód
• Stopień ochrony: IP20
