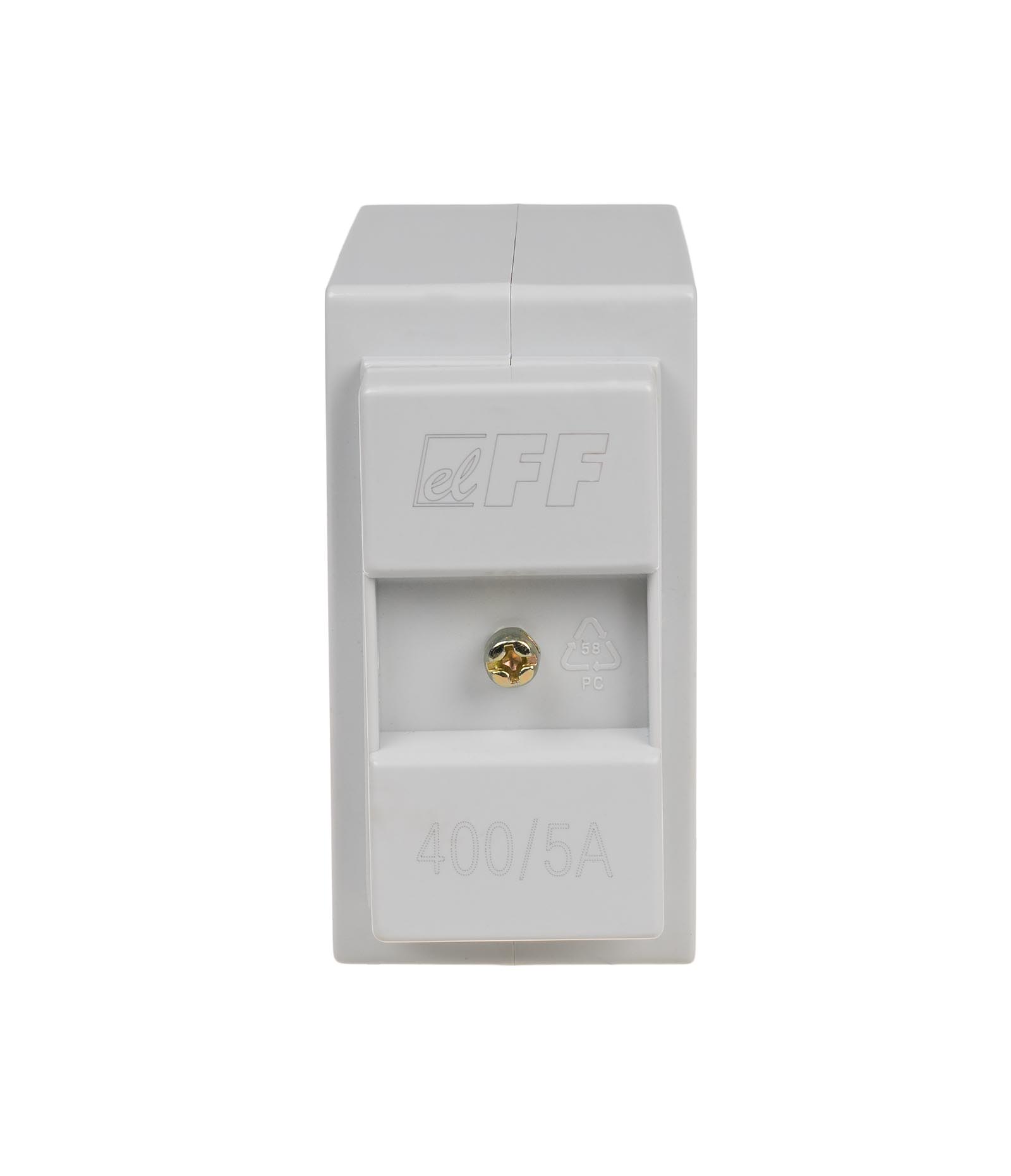

TIP-400/5 PRZEKŁADNIK PRĄDOWY 400/5A 5VA KL.0.5

Przekładnia 400/5. Moc 10 VA.

Zastosowanie

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych. Typ jednofazowy.

Dane techniczne

• Budowa: zamknięty rdzeń
• Przekładnia: lp/ls 400/5
• Klasa: 0,5
• Moc: 5 VA
• Częstotliwość: 50÷60 Hz
• Maksymalne napięcie pracy: 0,66 kV AC
• Nr normy: IEC 60044-1
• Prąd wtórny nominalny: Is 5 A
• Napięcie przebicia izolacji: 3 kV/1 min.
• Waga: 0,305 kg
• Współczynnik bezpieczeństwa: FS ˂ 5
• Przyłącze: S1/S2 zaciski śrubowe 4 mm²
• Wymiary otworu: P1/P2 – A1/A2/A3xB; C [mm] 40 mm/30 mm/ – × 10 mm; Ø30 mm
• Wymiary WxHxD [mm]: 75 mm × 99 mm × 40 mm
• Moment dokręcający: 0,5 Nm
• Temperatura pracy: -5÷40°C
• Pozycja montażu: pionowa/pozioma
• Montaż: tablica/szynoprzewód
• Stopień ochrony: IP20
