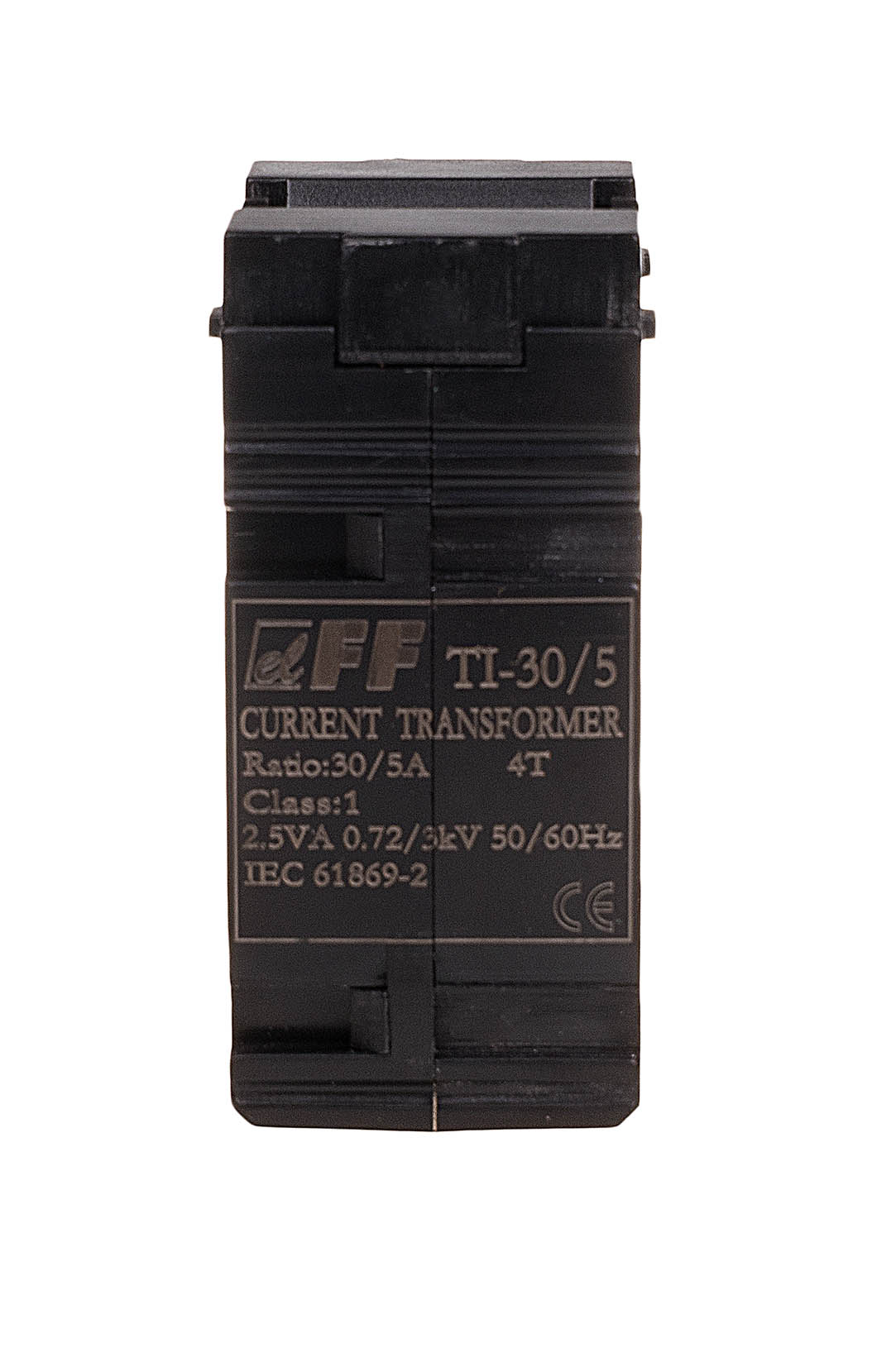

TI-30/5 PRZEKŁADNIK PRĄDOWY 30/5A 2.5VA KL.1 FI22

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Zastosowanie

Typ jednofazowy, budowa z zamkniętym rdzeniem, idealny do zastosowań w systemach pomiarowych.

Dane techniczne

• Przekładnia lp/ls: 30/5
• Klasa: 1
• Moc [VA]: 1 VA
• Częstotliwość: 50÷60 Hz
• Maksymalne napięcie pracy: 0,66 kV AC
• Nr normy: IEC 60044-1
• Prąd wtórny nominalny Is: 5 A
• Napięcie przebicia izolacji: 3 kV/1 min.
• Wymiary otworu P1/P2: Ø22 mm
• Waga: 0,135 kg
• Współczynnik bezpieczeństwa FS: < 5
• Wymiary WxH [mm]: 87,5 mm x 104 mm
• Przyłącze S1/S2: zaciski śrubowe 4 mm²
• Moment dokręcający: 0,5 Nm
• Temperatura pracy: -5÷40°C
• Pozycja montażu: pionowa/pozioma
• Montaż: tablica/szynoprzewód
• Stopień ochrony: IP20
