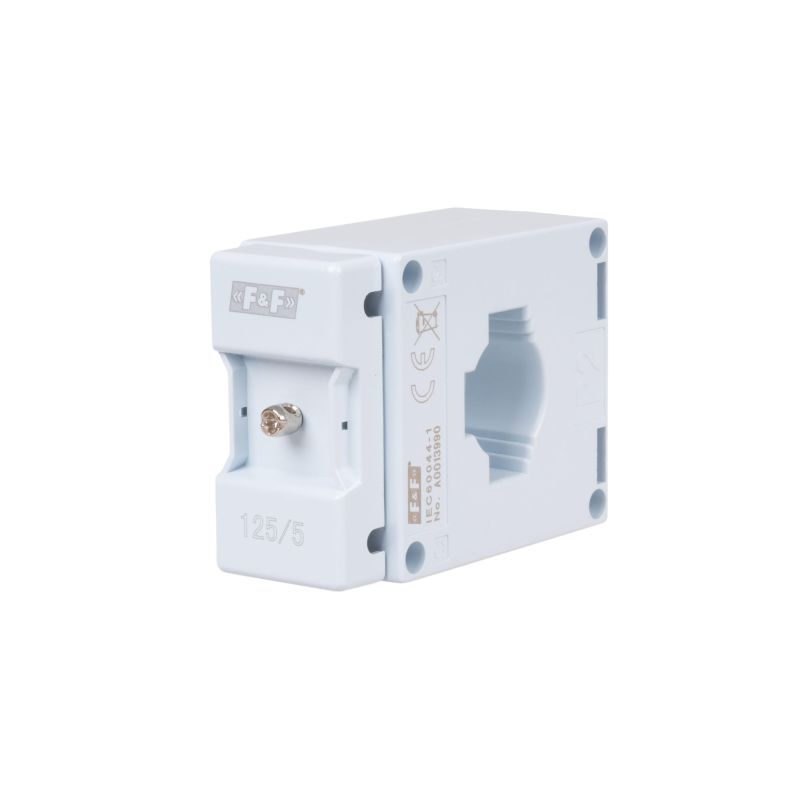

TI-125-5 PRZEKŁADNIK PRĄDOWY 125/5A 2.5VA KL.0.5 FI22

Przekładnia 125/5. Moc 2,5 VA.

Zastosowanie

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych. Typ jednofazowy.

Dane techniczne

• Przekładnia lp/ls: 125/5
• Klasa: 0,5
• Moc: 2,5 VA
• Częstotliwość: 50÷60 Hz
• Maksymalne napięcie pracy: 0,66 kV AC
• Nr normy: IEC 60044-1
• Prąd wtórny nominalny: 5 A
• Napięcie przebicia izolacji: 3 kV/1 min.
• Waga: 0,235 kg
• Współczynnik bezpieczeństwa FS: ˂ 5
• Przyłącze S1/S2: zaciski śrubowe 4 mm²
• Wymiary otworu P1/P2 – A1/A2/A3xB; C: 30 mm/25 mm/20 mm x 10 mm; Ø22 mm
• Wymiary WxHxD: 61 mm × 81 mm × 34 mm
• Moment dokręcający: 0,5 Nm
• Temperatura pracy: -5÷40°C
• Pozycja montażu: pionowa/pozioma
• Montaż: tablica/szynoprzewód
• Stopień ochrony: IP20
