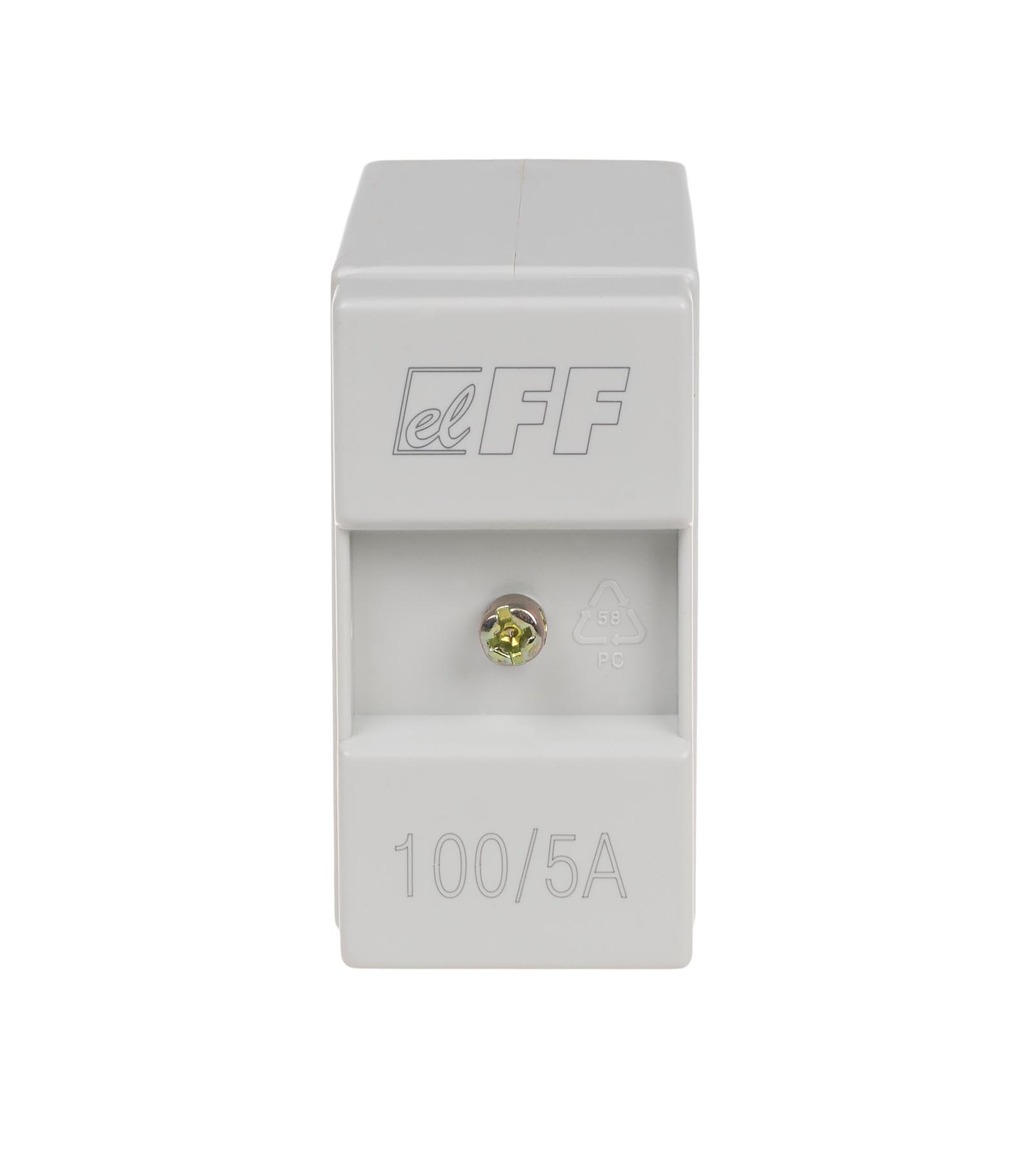

TI-100/5 PRZEKŁADNIK PRĄDOWY 100/5A 2.5VA KL.0.5

Przekładnia 100/5. Moc 2,5 VA.

Zastosowanie

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych. Typ jednofazowy.

Dane techniczne

• Budowa z zamkniętym rdzeniem
• Przekładnia lp/ls 100/5
• Klasa 0,5
• Moc [VA] 2,5 VA
• Częstotliwość 50÷60 Hz
• Maksymalne napięcie pracy 0,66 kV AC
• Nr normy IEC 60044-1
• Prąd wtórny nominalny Is 5 A
• Napięcie przebicia izolacji 3 kV/1 min.
• Waga 0,235 kg
• Współczynnik bezpieczeństwa FS ˂ 5
• Przyłącze S1/S2 zaciski śrubowe 4 mm²
• Wymiary otworu P1/P2 – A1/A2/A3xB; C [mm] 30 mm/25 mm/20 mm x 10 mm; Ø22 mm
• Wymiary WxHxD [mm] 61 mm × 81 mm × 34 mm
• Moment dokręcający 0,5 Nm
• Temperatura pracy -5÷40°C
• Pozycja montażu pionowa/pozioma
• Montaż tablica/szynoprzewód
• Stopień ochrony IP20
