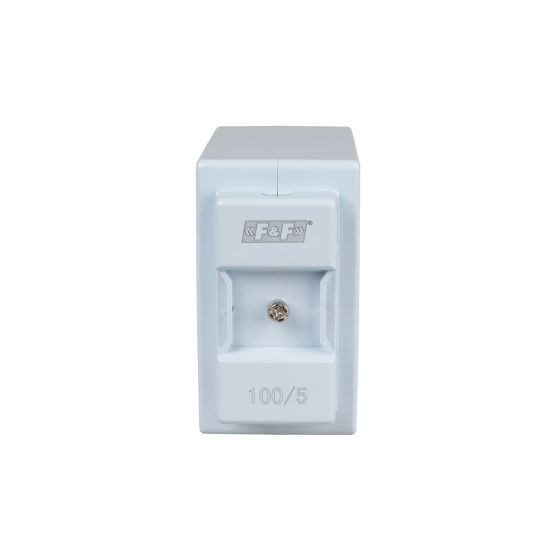

TI-100-5-02S PRZEKŁADNIK PRĄDOWY 100/5A O22, KL. 0,2S

Przekładnik prądowy jednofazowy charakteryzujący się dokładnością klasy 0.2S oraz mocą 1,5 VA.

Zastosowanie

Idealny do aplikacji wymagających dokładnego pomiaru prądów w instalacjach elektrycznych, z zamkniętym rdzeniem oraz wysokim poziomem bezpieczeństwa.

Dane techniczne

• Typ: jednofazowy
• Budowa: z zamkniętym rdzeniem
• Przekładnia lp/ls: 100/5
• Moc [VA]: 1,5 VA
• Częstotliwość: 50÷60 Hz
• Klasa dokładności: 0.2S
• Maksymalne napięcie pracy: 0,66 kV AC
• Nr normy: PN-EN 61869-1:2009; PN-EN 61869-2:2013-06
• Prąd wtórny nominalny Is: 5 A
• Napięcie przebicia izolacji: 3 kV/1 min.
• Waga: 0,5 kg
• Współczynnik bezpieczeństwa: FS ˂ 5
• Napięcie robocze: 0,66/0,72 kV
• Klasa izolacji: E
• Ciągły prąd termiczny: 1,2× In
• Krótkotrwały prąd cieplny [Ith]: 60× In
• Prąd dynamiczny [Idyn]: 2,5× Ith
• Napięcie probiercze: 3 kV
• Przyłącze S1/S2: zaciski śrubowe 4 mm²
• Wymiary otworu P1/P2 – A1/A2/A3xB; C [mm]: 32 × 32 mm
• Wymiary WxHxD [mm]: 75 × 98 × 42 mm
• Moment dokręcający: 0,5 Nm
• Temperatura pracy: -50÷85°C
• Pozycja montażu: pionowa/pozioma
• Montaż: tablica/szynoprzewód
• Stopień ochrony: IP20
