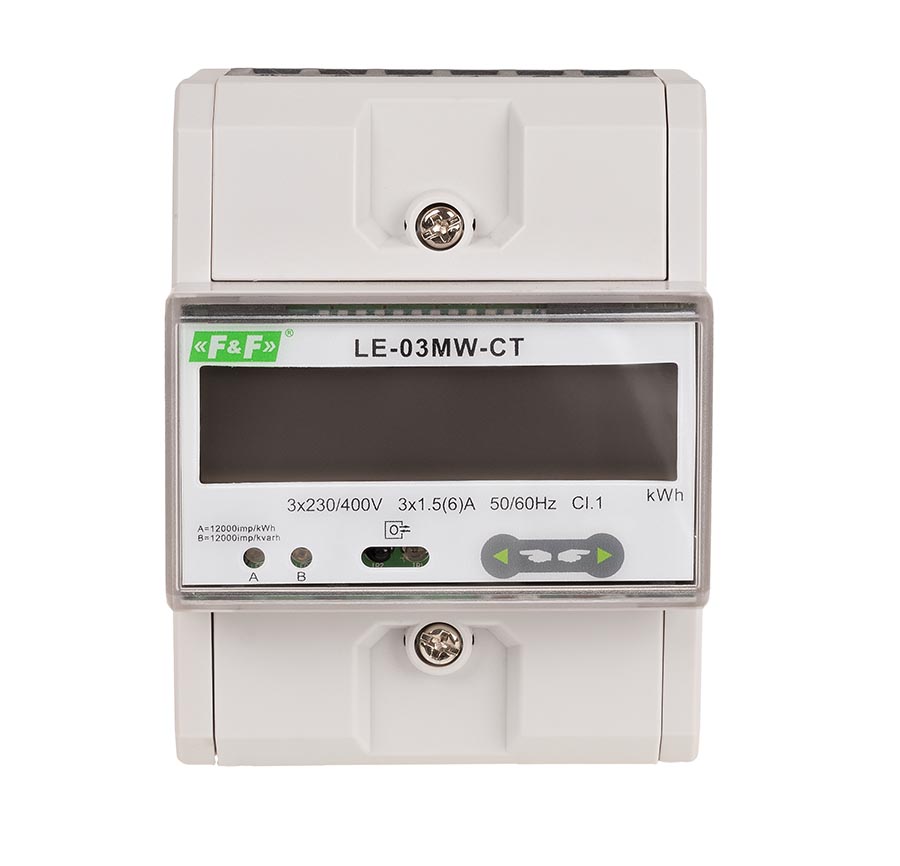

LE-03MW-CT Dwutaryfowy licznik energii elektrycznej 3F 2-kierunkowy z Modbus RTU pośredni

Zdalny odczyt. Trójfazowy. Dwukierunkowy. Taryfowy. Port RS-485 + Modbus RTU. Do pomiaru półpośredniego. Z programowalną przekładnią.

Zastosowanie

LE-03MW CT jest elektronicznym, 2-kierunkowym licznikiem energii elektrycznej prądu trójfazowego przeznaczonym do pomiaru w układzie półpośrednim. Wbudowany zegar czasu rzeczywistego umożliwia pomiar zużycia energii z podziałem na różne strefy taryfowe. Interfejsy komunikacyjne RS-485 z protokołem Modbus RTU oraz port optyczny zgodny z normą EN62056 (IEC1107) umożliwiają zdalny odczyt i konfigurację licznika.

Dane techniczne

• Typ trójfazowy
• Porty RS-485
• Protokół komunikacyjny MODBUS RTU
• Zgodność IEC61036
• Napięcie odniesienia 3×230/400 V+N
• Prąd bazowy 1,5 A
• Prąd maksymalny 6 A
• Minimalny prąd mierzony 0,003 A
• Dokładność pomiaru zgodnie z IEC61036 klasa 1
• Pobór własny licznika 10 VA; 2 W
• Zakres wskazań liczydła zależny od przekładni
• Stała licznika zależna od przekładni
• Sygnalizacja sczytywania 2 x LED
• Wyjście impulsowe SO+ SO- otwarty kolektor
• Napięcie podłączenia SO+ SO- maks. 30 V DC
• Prąd podłączenia SO+ SO- maks. 27 mA
• Czas impulsu SO+ SO- 35 ms
• Klasa dokładności 1
• Liczba znaków LCD 8
• Napięcie mierzone L-N 100÷289 V AC
• Napięcie mierzone L-L 173÷500 V AC
• Przyłącze zaciski śrubowe 25 mm²
• Temperatura pracy -20÷55°C
• Wymiary 76×100×65 mm (4,5 modułu DIN)
• Montaż na szynie 35 mm
• Stopień ochrony IP51
