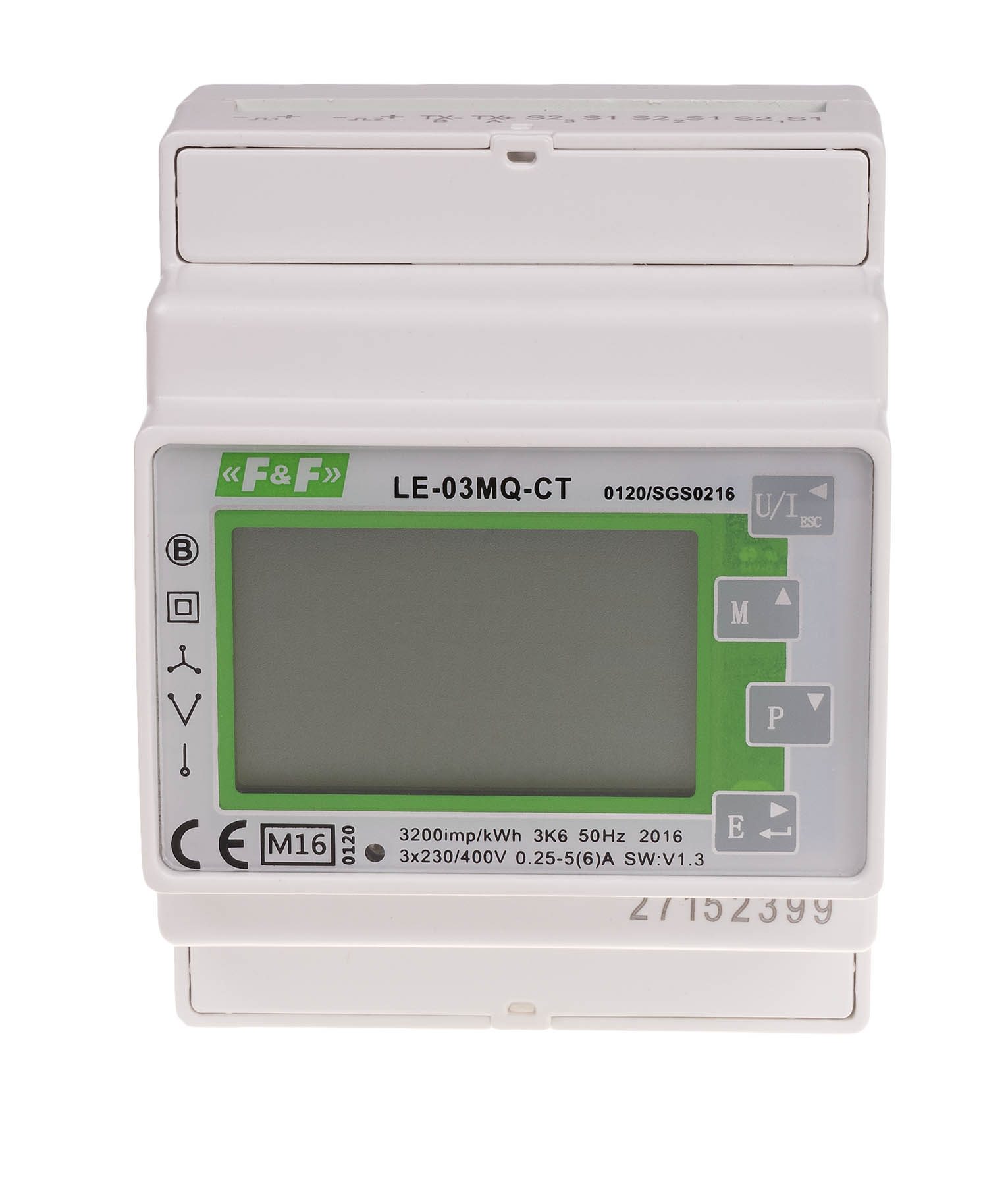

LE-03MQ-CT 3F Dwukierunkowy Licznik Półpośredni Modbus RTU1005A; MID
Trójfazowy, półpośredni, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci, zgodny z dyrektywą MID, interfejs komunikacyjny Modbus RTU.
Zastosowanie
LE-03MQ CT jest statycznym (elektronicznym), wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego lub trójfazowego w układzie półpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485.
Dane techniczne
- Typ: trójfazowy
- Porty: RS-485
- Protokół komunikacyjny: MODBUS RTU
- Napięcie odniesienia: 3×400 V+N
- Prąd bazowy: 5 A
- Prąd maksymalny: 6 A
- Minimalny prąd mierzony: 0,02 A
- Dokładność pomiaru: zgodnie z IEC61036 klasa 1
- Pobór własny licznika: 10 VA; 2 W
- Zakres wskazań liczydła: 0÷99999,9 kWh
- Stała licznika: 0,01; 0,1; 10, 100 imp/kWh
- Wyjście impulsowe kWh/kvarh: otwarty kolektor
- Napięcie podłączenia kWh/kvarh: maks. 30 V DC
- Prąd podłączenia kWh/kvarh: maks. 27 mA
- Czas impulsu kWh/kvarh: 60, 100, 200 ms
- Przeciążalność: 30×lmax/10 ms
- Izolacja: 4 kV/1 min.; 6 kV/1 μs
- Napięcie mierzone L-N: 100÷289 V AC
- Napięcie mierzone L-L: 173÷500 V AC
- Przyłącze: zaciski śrubowe 4,0 mm²
- Temperatura pracy: -20÷55°C
- Wymiary: 4 moduły (70 mm)
- Montaż: na szynie 35 mm
- Stopień ochrony: IP51
