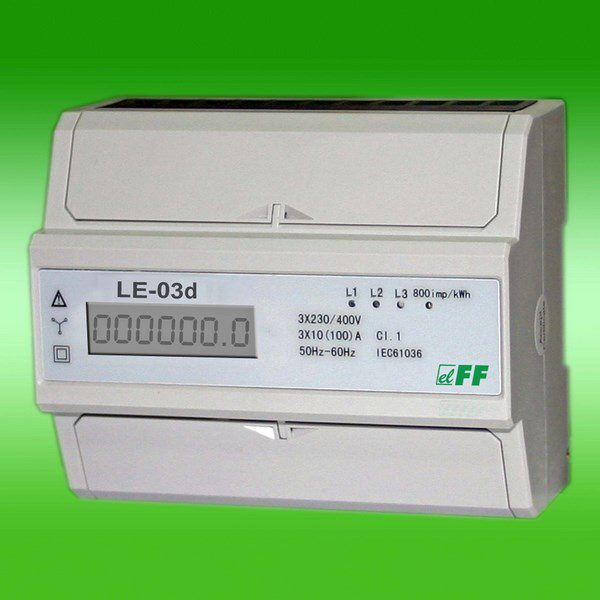

LE-03D Licznik Energii Cyfrowy 3F 100A 7M 3X230/400V+N MID

Trójfazowy licznik energii cyfrowej, należący do grupy produktów zgodnych z dyrektywą MID.

Zastosowanie

LE-03D jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim, idealnym do zastosowań przemysłowych oraz w instalacjach użyteczności publicznej.

Dane techniczne

• Typ trójfazowy
• Protokół komunikacyjny: brak
• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 3×400 V+N
• Prąd bazowy: 0,25÷10 A
• Prąd maksymalny: 100 A
• Minimalny prąd mierzony: 0,04 A
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0÷99999,9 kWh
• Stała licznika (1 Wh/imp): 1000 imp/kWh
• Sygnalizacja sczytywania: LED czerwona
• Wyjście impulsowe: SO+ SO- otwarty kolektor
• Napięcie podłączenia SO+ SO-: 12÷27 V DC
• Prąd podłączenia SO+ SO-: maks. 27 mA
• Czas impulsu SO+ SO-: 34÷80 ms
• Klasa dokładności: B
• Sygnalizacja poboru prądu: 3×LED czerwona
• Długość przewodu SO+ SO-: maks. 20 m
• Przyłącze: zaciski śrubowe 25 mm²
• Temperatura pracy: -20÷55°C
• Wymiary: 7 modułów (122 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
